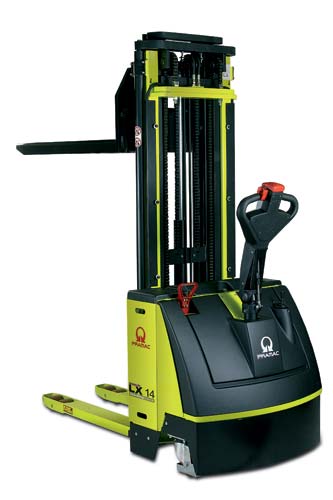

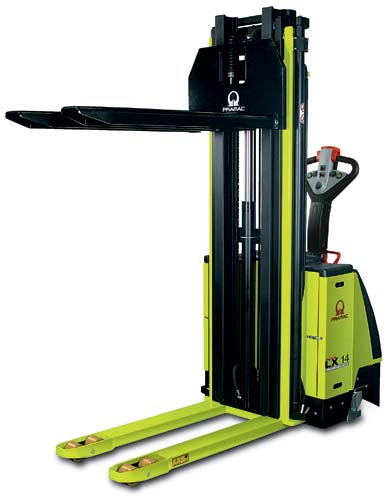

Maszyna zaprojektowana tak aby zaspokoić potrzeby profesjonalnego magazynowania i przenoszenia towarów. Poza nadzwyczajną 4,5 metrową wysokością podnoszenia, ulepszonym silnikiem (3kW), konsolą tranzystorem MOSFET i silnikiem SEM montowanych w standardowych wersjach (LX14/45), ta nowa wersja jest wyposażona w system swobodnego podnoszenia do 1,6m.
|
KOD |
HDB14030 |
||||
|---|---|---|---|---|---|
|
MODEL |
LX 14/45 Free Lift |
||||
|
Udźwig |
Q |
Udźwig nominalny |
Kg |
1400 |
|
|
Środek Ciężkości |
C |
Odległość |
mm |
600 |
|
|
System napędowy |
Escort |
Typ |
,,,,,,,, |
||
|

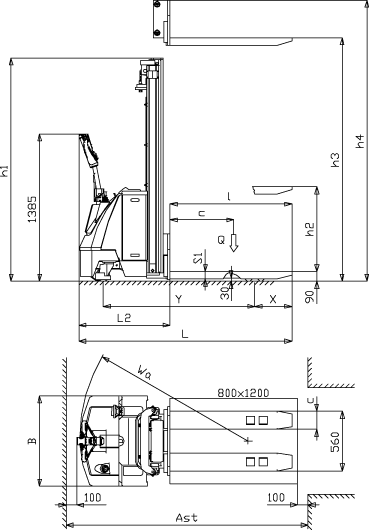

WYMIARY |
|||||
|
Podnoszenie |
h3 |
Całkowite podnoszenie |
mm |
4500 |
|
|
h2 |
Normalne swobodne podnoszenie |
mm |
1510 |
||
|
Długość |
I |
Długość wideł |
mm |
1150 |
|
|
nXs1 |
Szerokość wideł x grubość |
mm |
170x70 |
||
|
Wymiar |
L |
Długość całkowita(+ podest na stopy podnoszony/obniżany) |
mm |
2001 92093/2504) |
|
|
L2 |
Długość jednostki sterującej (+ podest na stopy podnoszony/obniżany) |
mm |
851 (943/1354) |
||
|
B |
Szerokość |
mm |
850 |
||
|
h1 |
Minimalny wymiar |
mm |
2122 |
||
|
h4 |
Maksymalny wymiar |
mm |
5062 |
||
|
Promień skrętu |
Wa |
(+ podest na stopy podnoszony/obniżany) |
mm |
1649 (1702/2159) |
|
|
Rozmieszczenie Ładunku |
Ast |
800 x 1200 (+ podest na stopy podnoszony/obniżany) |
mm |
2252 (2325/2736) |
|
|
OSIĄGI |
|||||
|
Prędkość |
Ruch postępowy/ bez ładunku |
Km/h |
5,5/6 |
||
|
Podnoszeni/ bez ładunku |
m/s |
0,12/0,17 |
|||
|
Obniżanie/bez ładunku |
m/s |
0,4/0,1 |
|||
|
Max nachylenie |
Z/bez ładunku |
% |
5/10 |
||
|
WAGA |
|||||
|
Waga pustego wózka |
Z akumulatorem |
Kg |
1069 |
||
|
Obciążenie na osi |
Z ładunkiem (jezdna/obciążeniowa) |
Kg |
919/1550 |
||
|
Bez ładunku (jezdna/obciążeniowa) |
Kg |
725/344 |
|||
|
RAMA |
|||||
|
Koła |
Jezdne/po stronie obciążenia |
Nr |
2+1 M/2 |
||
|
Jezdne/po stronie obciążenia |
P+G/P |
||||
|
OBRĘCZ KOŁA |
|||||
|
Wymiary koła jezdnego |
mm |
250x101 |
|||
|
Wymiary kół stabilizacyjnych |
mm |
125x50 |
|||
|
Wymiary kół po stronie obciążenia |
mm |
82x70 |
|||
|
Baza kół |
Y |
Tył/przód |
mm |
1429 |
|
|
X |
mm |
353 |
|||
|
Obsługa hamulca |
Elektryczna |
typ |
,,,,,,,,,, |
||
|
WYPOSAŻENIE ELEKTRYCZNE |
|||||
|
Akumulator |
Trakcyjny(T0) |
type |
,,,, |
||
|
Napięcie/pojemność |
V/Ah |
24/180-315 |
|||
|
Waga (min-max) |
Kg |
200-285 |
|||
|
Silniki elektryczne |
Silnik trakcyjny |
kW |
01,2 |
||
|
Silnik podnośnikowy |
kW |
3,0 |
|||
|
Kontrola prędkości |
elektryczna |
,,,,,,,,, |
|||
