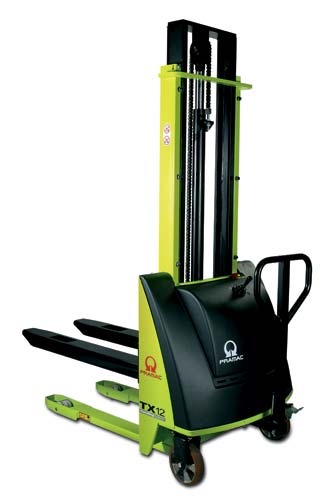

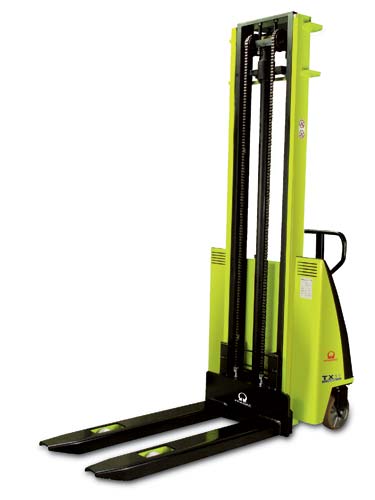

Seria TX, dostępną w kilku wersjach, z napędem ręcznym i elektrycznym podnoszeniem. Modele te są bardzo stabilne i odpowiednie do podnoszenia bardzo ciężkich ładunków. Wersja TX12 posiada w standardzie poliuretanowe koła, redukujące opór i wysiłak nawet przy maksymalnym obciążeniu (1,2t).
|
KOD |
HA010000 |
HA310000 |
HA410000 |
HA512000 |
HA612000 |
HA712000 |
||||
|---|---|---|---|---|---|---|---|---|---|---|
|
MODEL |
TX 10/09 |
TX 10/16 |
TX 10/20 |
TX 12/25 |
TX 12/29 |
TX 12/35 |
||||
|
Udźwig |
Q |
Udźwig nominalny |
Kg |
1000 |
1000 |
1000 |
1200 |
1200 |
1200 |
|
|
Środek Ciężkości |
C |
Odległość |
mm |
600 |
600 |
600 |
600 |
600 |
600 |
|
|
System napędowy |
Escort |
Typ |
,,,,,,,,, |
,,,,,,,, |
,,,,,,,, |
,,,,,,,,,, |
,,,,,,,,,,,, |
,,,,,,, |
||
|

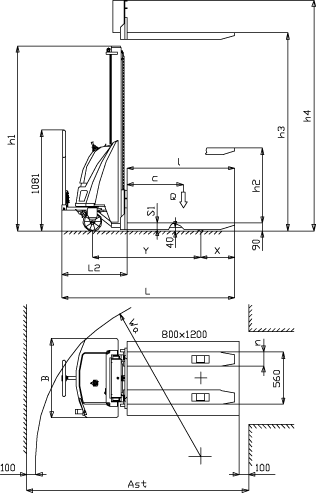

WYMIARY |
||||||||||
|
Podnoszenie |
h3 |
Całkowite podnoszenie |
mm |
900 |
1600 |
2000 |
2500 |
2900 |
3500 |
|
|
h2 |
Normalne swobodne podnoszenie |
mm |
810 |
1510 |
1150 |
1150 |
1150 |
1150 |
||
|
Długość |
I |
Długość wideł |
mm |
1150 |
1150 |
1000 |
1150 |
1000 |
1150 |
|
|
nXs1 |
Szerokość wideł x grubość |
mm |
150x70 |
150x70 |
150x70 |
150x70 |
150x70 |
150x70 |
||
|
Wymiar |
L |
Długość całkowita |
mm |
1750 |
1750 |
1750 |
1850 |
1850 |
1850 |
|
|
L2 |
Długość jednostki sterującej |
mm |
600 |
600 |
600 |
700 |
700 |
700 |
||
|
B |
Szerokość |
mm |
750 |
750 |
750 |
850 |
850 |
850 |
||
|
h1 |
Minimalny wymiar |
mm |
1300 |
1970 |
2370 |
1780 |
1980 |
2250 |
||
|
B1 |
Maksymalny wymiar |
mm |
1300 |
1970 |
2370 |
2985 |
3385 |
3915 |
||
|
Promień skrętu |
Wa |
mm |
1440 |
1440 |
1440 |
1760 |
1760 |
1760 |
||
|
Rozmieszczenie Ładunku |
Ast |
800 x 1200 |
mm |
2210 |
2210 |
2210 |
2375 |
2375 |
2375 |
|
|
OSIĄGI |
||||||||||
|
Prędkość |
|
|||||||||
|
Podnoszeni/ bez ładunku |
m/s |
0,09/0,12 |
0,09/0,12 |
0,09/0,12 |
0,07/0,10 |
0,07/0,10 |
0,07/0,10 |
|||
|
Obniżanie/bez ładunku |
m/s |
0,4/0,1 |
0,4/0,1 |
0,4/0,1 |
0,4/0,1 |
0,4/0,1 |
0,4/0,1 |
|||
|
WAGA |
||||||||||
|
Waga pustego wózka |
Z akumulatorem |
Kg |
290 |
305 |
315 |
424 |
440 |
485 |
||
|
Obciążenie na osi |
Z ładunkiem (jezdna/obciążeniowa) |
Kg |
226/1064 |
239/1066 |
251/1064 |
500/1125 |
509/1131 |
545/1140 |
||
|
Bez ładunku (jezdna/obciążeniowa) |
Kg |
195/95 |
208/97 |
220/95 |
308/117 |
317/123 |
353/132 |
|||
|
RAMA |
||||||||||
|
Koła |
Jezdne/po stronie obciążenia |
Nr |
2/2 |
2/2 |
2/2 |
2/2 |
2/2 |
2/2 |
||
|
Jezdne/po stronie obciążenia |
* |
G/N |
G/N |
G/N |
P/N |
P/N |
P/N |
|||
|
OBRĘCZ KOŁA |
||||||||||
|
Wymiary koła jezdnego |
mm |
230X75 |
230X75 |
230X75 |
230X75 |
230X75 |
230X75 |
|||
|
Wymiary kół stabilizacyjnych |
mm |
200x50 |
200x50 |
200x50 |
200x50 |
200x50 |
200x50 |
|||
|
Wymiary kół po stronie obciążenia |
mm |
82/70 |
82/70 |
82/70 |
82/70 |
82/70 |
82/70 |
|||
|
Baza kół |
Y |
Tył/przód |
mm |
965 |
965 |
965 |
1155 |
1155 |
1155 |
|
|
X |
mm |
520 |
520 |
520 |
520 |
520 |
520 |
|||
|
Obsługa hamulca |
mechaniczna |
typ |
,,,,,,,,,, |
,,,,,,,,,, |
,,,,,,,, |
,,,,,,,, |
,,,,,,,, |
,,,,,,,, |
||
|
WYPOSAŻENIE ELEKTRYCZNE |
||||||||||
|
Akumulator |
Startowy |
typ |
,,,, |
,,, |
,,, |
,,, |
,,, |
,,, |
||
|
Silnik elektryczne |
Silnik podnośnikowy |
kW |
1,6 |
1,6 |
1,6 |
2,2 |
2,2 |
2,2 |
||
|
Napięcie/pojemność |
V/Ah |
12/74 |
12/74 |
12/74 |
24/74 |
24/74 |
24/74 |
|||
|
waga |
kg |
18 |
18 |
18 |
36 |
36 |
36 |
|||
|
Ładowarka |
V/A |
12-15 |
12/15 |
12-15 |
24-13 |
24-13 |
24-13 |
|||
